Chọn phân bố sáng trước khi chọn công suất
Đèn LED quang học bất đối xứng hữu ích khi thiết bị phải đặt lệch, sát chân tường hoặc ở một phía của vùng cần chiếu. Mục tiêu là phủ đúng bề mặt với độ đồng đều phù hợp và hạn chế ánh sáng tràn, không phải tạo vệt sáng càng xa càng tốt.
Trả lời nhanh: phân bố bất đối xứng đưa cường độ sáng về một phía hoặc một vùng lệch so với trục cơ khí của đèn. Nhờ đó, một vị trí lắp ngoài tâm vẫn có thể phủ mặt đứng, lối đi hoặc mảng kiến trúc hiệu quả hơn, đồng thời hỗ trợ kiểm soát chói và ánh sáng tràn.
Bất đối xứng không đồng nghĩa với góc chiếu rộng
Góc chiếu rộng mô tả độ mở, còn bất đối xứng mô tả hình dạng và hướng phân bố cường độ. Hai bộ đèn cùng công suất có thể tạo kết quả rất khác do thấu kính, vị trí lắp, góc nghiêng và khoảng lùi. Vì vậy, tên thương mại không đủ để thay thế file quang học và bản vẽ bố trí.
Các tình huống nên cân nhắc quang học bất đối xứng

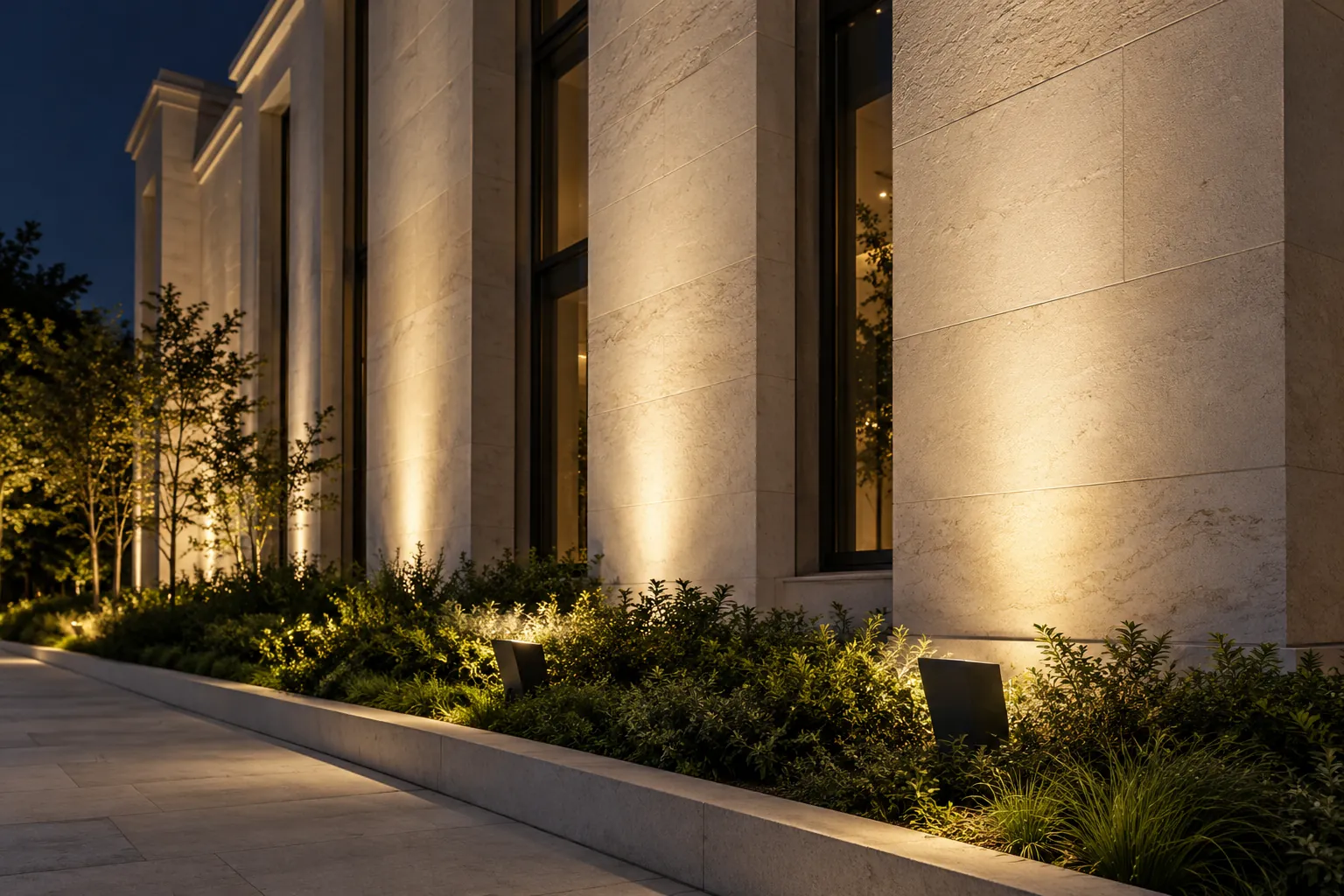

Đèn đặt sát chân mặt dựng
Cần đẩy ánh sáng lên cao nhưng vẫn kiểm soát vùng gần đèn để tránh cháy sáng.
Chỉ có thể lắp từ một phía
Mái đua, khoảng lùi hoặc hạn chế kết cấu khiến đèn không thể đặt đối diện tâm vùng chiếu.
Bề mặt cao và rộng
Cần phân bố quang thông theo cả chiều cao lẫn chiều ngang thay vì tăng watt để bù.
Kiểm soát ánh sáng tràn
Cutoff và phân bố hợp lý giúp giảm phần quang thông đi ngoài mặt đứng hoặc hướng vào cửa sổ.
Không mua đèn chỉ từ ảnh catalogue
| Dữ liệu | Dùng để làm gì | Cần kiểm tra |
|---|---|---|
| File IES/LDT | Mô phỏng phân bố và độ rọi/độ chói | Đúng mã quang học, công suất và phiên bản |
| Biểu đồ cường độ | Nhìn hướng và hình dạng chùm sáng | Mặt phẳng C, trục đèn và quy ước xoay |
| Kích thước & gá | Kiểm tra vị trí, góc chỉnh và tải lên kết cấu | Dung sai, khóa góc và chống rung |
| Thông số điện/IP/IK | Chọn nguồn, bảo vệ và môi trường | Hồ sơ thử, điều kiện áp dụng và bảo hành |
| CCT/CRI/SDCM | Kiểm soát màu và độ đồng nhất | Lô hàng, nhiệt độ vận hành và yêu cầu dự án |
Nếu cần phân biệt vùng phủ, xem thêm Flood Light và Spotlight. Với thiết bị công suất lớn, đối chiếu thêm các thông số cần có.

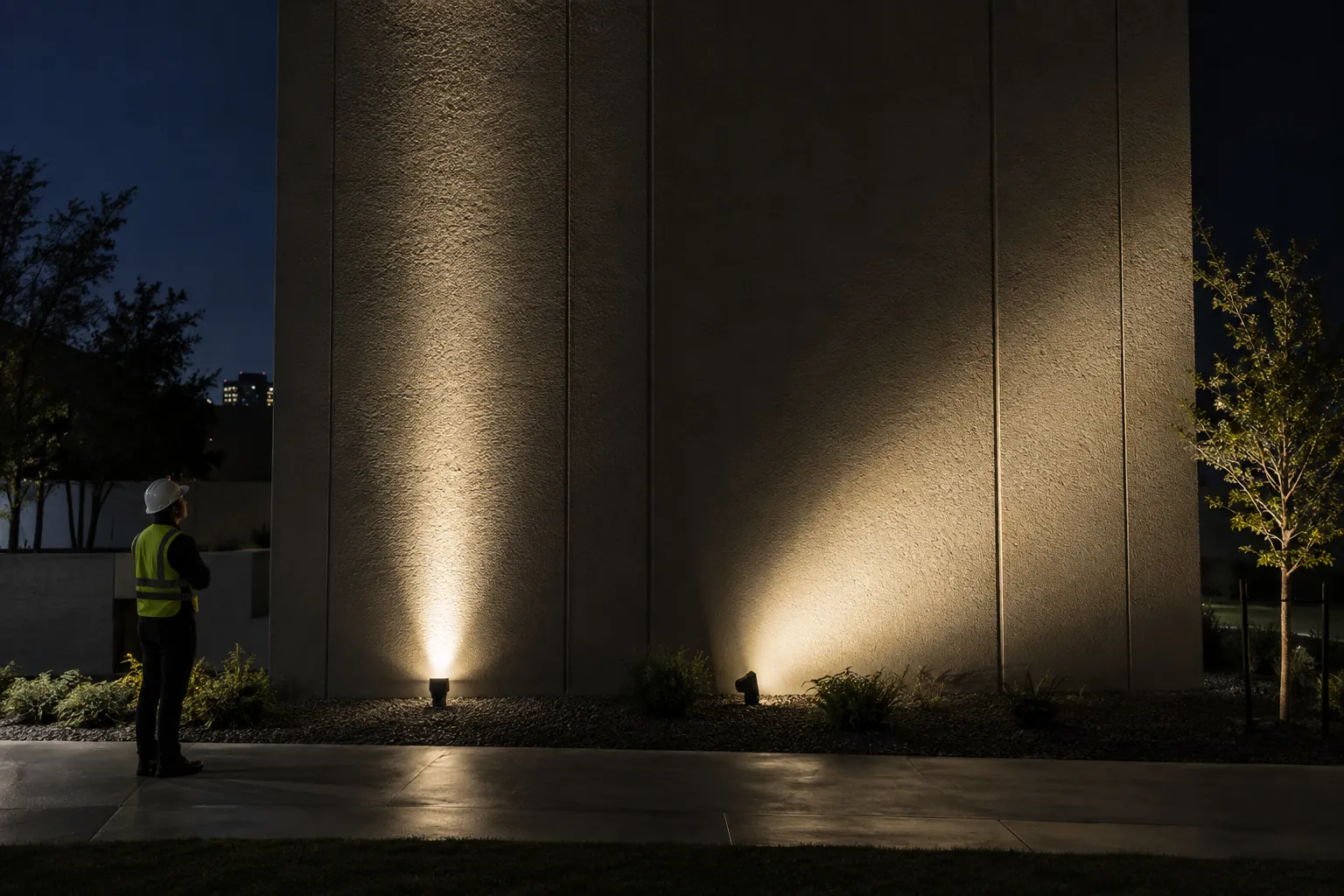

Mô phỏng để loại phương án, mock-up để chốt cảm nhận
Mô hình cần có đúng hình học, vật liệu phản xạ gần đúng, vị trí đèn, góc xoay và file quang học. So sánh không chỉ độ rọi trung bình mà còn vùng tối, điểm nóng, ánh sáng vượt mép, khả năng nhìn thấy nguồn sáng và ảnh hưởng tới cửa sổ.
Sau mô phỏng, mock-up một đoạn đại diện để kiểm tra texture, màu ánh sáng và điểm nhìn chính. Chụp ảnh bằng thiết lập nhất quán, nhưng quyết định cuối cần dựa trên quan sát tại chỗ và tiêu chí đã thống nhất.
Đánh giá theo hiệu quả hệ thống, không theo số watt
Một phương án ít đèn hơn chưa chắc tốt hơn nếu tạo chói hoặc thiếu dự phòng; phương án nhiều đèn hơn cũng không mặc định đồng đều. So sánh nên cùng vùng mục tiêu, scene, hệ số suy giảm, mức dimming, công suất hệ thống, số điểm bảo trì và khả năng thay thế. Mức sáng cuối cùng còn phải phù hợp quy định và mục tiêu của dự án.
Đọc góc chiếu trong datasheet mà không biến thành công thức chung
Quang học bất đối xứng cần được đọc cùng hướng trục và quy ước đặt thiết bị. Một bộ đèn có phân bố lệch nhưng xoay sai hướng có thể đưa vùng sáng ra ngoài mục tiêu. Không nên nhận một ký hiệu góc trên catalogue rồi áp vào mọi mã đèn, vì cùng một con số có thể được đo theo trục hoặc mặt phẳng khác nhau.
Ví dụ, hướng dẫn bố trí Beamer lens wallwasher của ERCO mô tả phân bố bất đối xứng cho wallwashing và nêu khoảng lùi xấp xỉ một phần ba chiều cao mặt đứng, góc nghiêng khoảng 55° trong cấu hình hướng dẫn. Các giá trị này thuộc sản phẩm và hình học được mô tả; chính tài liệu yêu cầu xem bảng bố trí của từng sản phẩm. Chúng không phải góc lắp mặc định cho mọi wallwasher.
So sánh hai phương án trên cùng vùng cần chiếu
Giả sử đội thiết kế so sánh một đèn phân bố đối xứng với một đèn bất đối xứng cho cùng mảng tường. Cần giữ thống nhất vùng mục tiêu, vật liệu, điểm nhìn và yêu cầu chất lượng ánh sáng; sau đó đánh giá vị trí lắp và mức điều khiển phù hợp từng phương án. So hai ảnh có độ sáng hoặc phơi sáng khác nhau không chứng minh quang học nào hiệu quả hơn.
| Điểm đối chiếu | Cần giữ hoặc ghi rõ | Ý nghĩa với quyết định |
|---|---|---|
| Vùng mục tiêu | Cùng diện tích, cao độ và giới hạn mép | Biết ánh sáng có phục vụ đúng bề mặt |
| Chất lượng sáng | Vùng tối, điểm nóng, độ đồng đều và cảm nhận texture | Không giảm số đèn bằng cách chấp nhận chất lượng thấp hơn |
| Chói và tràn | Điểm nhìn, cửa sổ và vùng ngoài mục tiêu | Xem hiệu quả đi cùng ảnh hưởng xung quanh |
| Vận hành | Công suất hệ ở cảnh sử dụng, lịch và điều khiển | Không suy ra tiết kiệm chỉ từ watt trên nhãn |
| Triển khai | Gá lắp, đường dây, tiếp cận và thay thế | So cả khả năng thi công và bảo trì |
Kết quả nên nêu phương án nào đạt yêu cầu trong điều kiện thử và phần nào còn cần kiểm chứng. Quang học phù hợp có thể giảm phần sáng bị lãng phí, nhưng mức tiết kiệm phải dựa trên thiết kế và cách vận hành thực tế. Không cam kết một tỷ lệ giảm điện hoặc giảm số lượng đèn khi chưa có dữ liệu so sánh.
Khi cần kiểm chứng trên vật liệu thật, xem quy trình kiểm tra và căn chỉnh ban đêm. Hướng dẫn ứng dụng này không thay thế thiết kế quang học, kết cấu gá hoặc kiểm tra điện của dự án.
Hồ sơ cần yêu cầu từ nhà cung cấp
- Datasheet đúng mã đèn, mã thấu kính và phụ kiện che chắn.
- File IES/LDT và bản vẽ kích thước, hướng trục quang học.
- Thông tin driver, dimming, bảo vệ điện và sơ đồ đấu nối.
- Hồ sơ thử nghiệm, CO/CQ theo yêu cầu hợp đồng và điều kiện bảo hành.
- Mẫu thật hoặc lịch mock-up trước khi đặt hàng đại trà.
- Quy tắc lắp, khóa góc, siết bulông và bảo trì định kỳ.
