Lắp đặt LED Flood Light: Vị trí, hướng chiếu và chống chói
Một bộ đèn đúng công suất vẫn có thể cho kết quả kém nếu đặt sai khoảng cách, sai cao độ hoặc không được căn chỉnh ban đêm. Quy trình dưới đây tập trung vào phần quyết định chất lượng sau cùng: khảo sát điểm đặt, kiểm soát chói, thi công kín nước và nghiệm thu hướng chiếu.
Lắp đặt đèn Flood Light thế nào để ánh sáng đúng ý đồ?
Câu trả lời ngắn: xác định bề mặt cần chiếu và điểm nhìn trước, mô phỏng chùm sáng theo đúng file quang học của bộ đèn, chọn vị trí có kết cấu đỡ và đường cáp khả thi, rồi căn chỉnh thực tế vào ban đêm. Không nên chốt góc ngẩng chỉ bằng bản vẽ mặt bằng hoặc dùng một khoảng cách lắp đặt cố định cho mọi công trình.
Góc mở quang học chỉ mô tả hình dạng chùm sáng; kết quả trên mặt đứng còn phụ thuộc khoảng cách, độ nghiêng, cao độ, vật liệu bề mặt và vùng quan sát. Tài liệu thiết kế của ERCO cũng phân biệt nhiều phân bố ánh sáng từ narrow spot đến wide flood/oval flood. Vì vậy, lựa chọn quang học và vị trí lắp phải đi cùng nhau.
Bốn dữ liệu cần có trước khi chốt vị trí đèn
01. Bề mặt đích
Khoanh đúng mảng cần sáng, vùng cần giữ tối và chi tiết kiến trúc muốn nhấn. Bề mặt kính, đá bóng, kim loại hoặc bê tông nhám phản xạ rất khác nhau.
02. Điểm nhìn
Kiểm tra từ lối vào, vỉa hè, nút giao và các phòng có cửa sổ. Đây là dữ liệu để phát hiện nguy cơ nhìn thấy nguồn sáng trực tiếp.
03. Hình học chùm sáng
Dùng file IES/LDT đúng mã sản phẩm để ước lượng vùng phủ, độ rọi và phần ánh sáng tràn. Không suy ra chỉ từ công suất.
04. Điều kiện lắp
Kiểm tra kết cấu đỡ, tải gió, rung, chống thấm, tuyến cáp, vị trí driver và khoảng thao tác bảo trì.
Nếu đang ở giai đoạn chọn bộ đèn, có thể đối chiếu thêm bài chọn công suất và góc chiếu LED Flood Light. Bài hiện tại đi tiếp một bước: biến lựa chọn đó thành một điểm lắp có thể thi công và căn chỉnh.
Kiểm soát chói không chỉ bằng cách hạ góc đèn
Chói xuất hiện khi người quan sát nhìn thấy nguồn sáng có độ sáng cao trong trường nhìn, hoặc khi ánh sáng phản xạ mạnh từ bề mặt. Hạ góc có thể giảm một tình huống nhưng lại làm thiếu sáng phần trên mặt đứng. Cách xử lý đúng là phối hợp vị trí, quang học, phụ kiện che chắn và mức dim.
| Rủi ro | Cách kiểm tra | Hướng xử lý |
|---|---|---|
| Thấy trực tiếp mặt phát sáng | Đứng tại các điểm nhìn ưu tiên ở cao độ mắt người | Dịch vị trí, xoay đèn, dùng visor/louver hoặc quang học kiểm soát tốt hơn |
| Ánh sáng vào cửa sổ | Quan sát cả từ ngoài và trong phòng vào ban đêm | Thu hẹp vùng phủ, cắt sáng và giảm mức dim theo khung giờ |
| Vệt sáng gắt, không đều | Đo và chụp ảnh trên toàn mảng đứng | Điều chỉnh khoảng cách, góc chồng chùm và optic |
| Ánh sáng tràn lên trời | Kiểm tra phần chùm sáng vượt khỏi bề mặt đích | Đổi điểm đặt, hướng chiếu hoặc bổ sung che chắn |
Hướng dẫn CIE 150 nhấn mạnh việc giới hạn ánh sáng gây phiền nhiễu từ hệ thống chiếu sáng ngoài trời. Với công trình thực tế, mục tiêu không phải “sáng nhất” mà là đủ sáng trên đúng bề mặt, trong đúng thời gian vận hành.

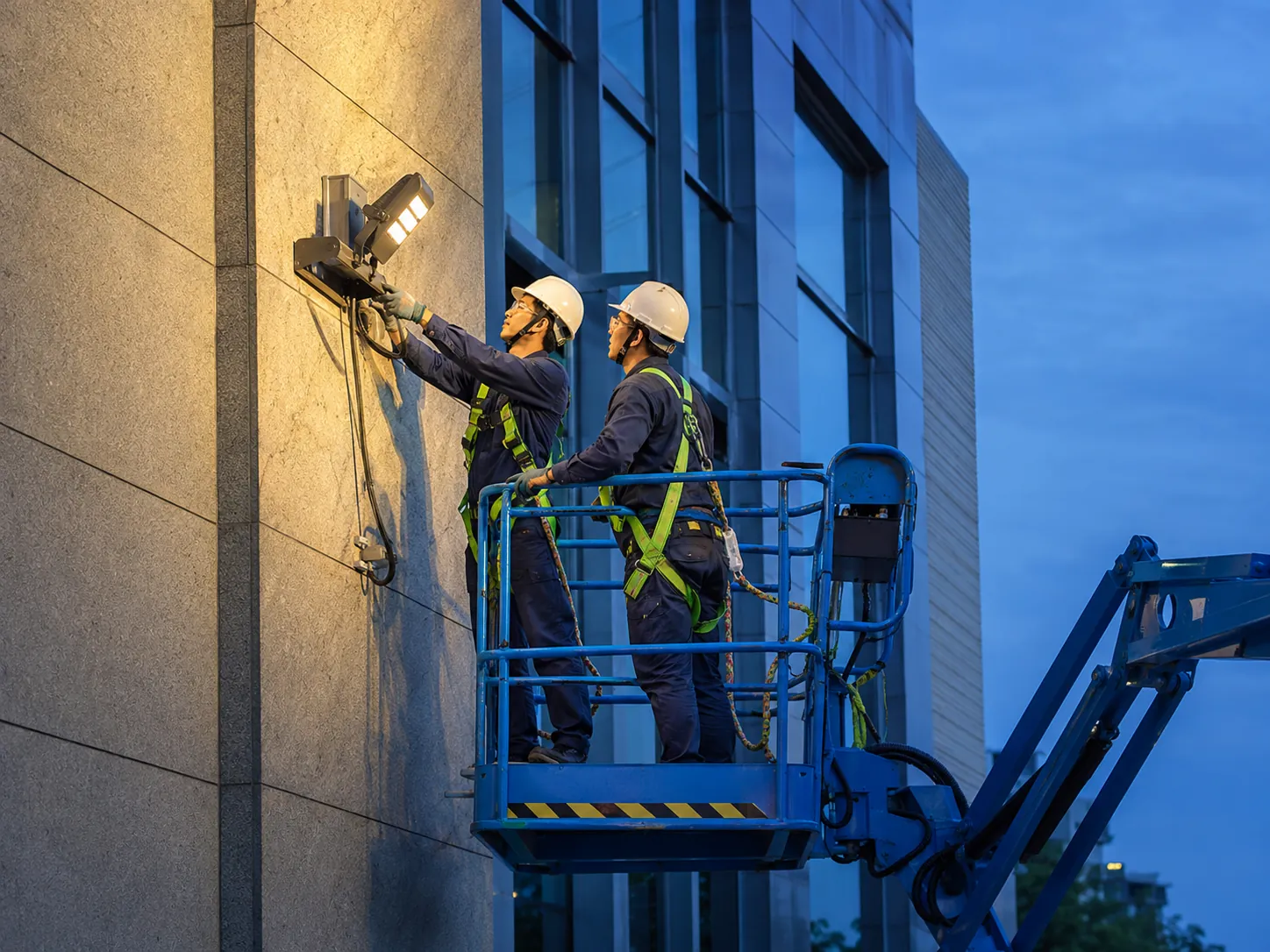

Biện pháp thi công LED Flood Light theo từng bước
- BƯỚC 1
Định vị và xác nhận kết cấu
Đối chiếu tọa độ với bản vẽ hoàn thiện; kiểm tra bản mã, bulông, tải trọng và khả năng chống rung. Không khoan xuyên lớp chống thấm khi chưa có chi tiết được duyệt.
- BƯỚC 2
Lắp giá đỡ và chừa biên độ chỉnh
Giữ đúng tư thế lắp mà nhà sản xuất cho phép, siết lực theo hướng dẫn và chừa không gian để xoay đèn, mở nắp hoặc thay thiết bị.
- BƯỚC 3
Hoàn thiện tuyến điện kín nước
Dùng đúng cáp, cable gland, đầu nối và hộp nối ngoài trời; tạo vòng nhỏ giọt khi phù hợp; cố định cáp để không kéo tải lên đầu nối. Độ kín của vỏ đèn không bù được cho một đầu cáp xử lý sai.
- BƯỚC 4
Kiểm tra điện trước khi cấp nguồn
Kiểm tra tiếp địa, phân pha, bảo vệ, điện áp cấp, địa chỉ điều khiển và thử cách điện bằng thiết bị/phương pháp phù hợp do nhân sự có chuyên môn thực hiện.
Với các đèn đặt gần tường, quy trình gá lắp có thể tham khảo thêm bài lắp đặt Wall Washer ngoài trời, nhưng vẫn phải áp dụng hướng dẫn riêng của từng bộ đèn.
Căn chỉnh và nghiệm thu ban đêm
Nghiệm thu ban ngày chỉ xác nhận được vị trí, độ chắc chắn và chất lượng hoàn thiện. Hướng chiếu phải kiểm tra khi trời tối, với các lớp đèn khác cùng hoạt động và tại mức dim dự kiến. Mỗi thay đổi góc nên được ghi lại để tránh mất cấu hình sau bảo trì.
Đúng bề mặt
Không hụt đỉnh, không chiếu quá mép, không tạo điểm nóng ngoài ý đồ.
Đúng trải nghiệm
Không gây chói tại lối đi, cửa sổ và các hướng giao thông quan trọng.
Đúng hồ sơ
Lưu góc chỉnh, mức dim, mạch điện, ảnh nghiệm thu và vị trí thiết bị.
