Thi công & bảo trì
Mất DMX không nên được xử lý bằng cách thay ngẫu nhiên decoder hoặc driver. Hãy xác định phạm vi, chia tuyến và kiểm tra từng lớp để bảo toàn cấu hình đang hoạt động.
Trả lời nhanh
Khi mất tín hiệu DMX, hãy xác định phạm vi lỗi trước: toàn hệ, một universe, một nhánh hay một thiết bị. Sau đó kiểm tra lần lượt nguồn điều khiển, gateway/splitter, cáp và đầu nối, termination, địa chỉ–chế độ kênh, rồi mới thay thiết bị. Cách đi từ rộng đến hẹp giúp tránh đổi nhầm decoder hoặc driver.
Quy trình khoanh vùng lỗi DMX theo từng lớp
- Ghi nhận hiện tượng: thời điểm, khu vực, cảnh đang chạy và thiết bị nào còn phản hồi.
- Kiểm tra controller: cảnh có chạy, universe có xuất dữ liệu, cấu hình mạng và gateway có đúng.
- Chia tuyến: cô lập từng nhánh sau splitter để tìm đoạn làm sụt toàn bus.
- Kiểm tra vật lý: cực tính Data+/Data−, shield, mối nối, nước xâm nhập và cáp bị dập.
- Kiểm tra cuối tuyến: termination đặt đúng điểm cuối; không lắp tùy tiện ở giữa tuyến.
- Đối chiếu địa chỉ: start address, số kênh mỗi fixture và personality phải khớp patch.
Dấu hiệu giúp xác định nhanh vị trí lỗi
| Hiện tượng | Ưu tiên kiểm tra |
|---|---|
| Cả hệ đứng yên | Controller, nguồn, gateway, cấu hình universe |
| Mất từ một điểm trở về sau | Đầu nối/cáp tại thiết bị cuối còn hoạt động |
| Nhấp nháy ngẫu nhiên | Cực tính, shield, termination, nhiễu và nhánh chữ T |
| Sai màu hoặc sai cảnh | Địa chỉ, personality, thứ tự kênh RGB/RGBW |
Đo và thay thử thế nào để không tạo lỗi mới?

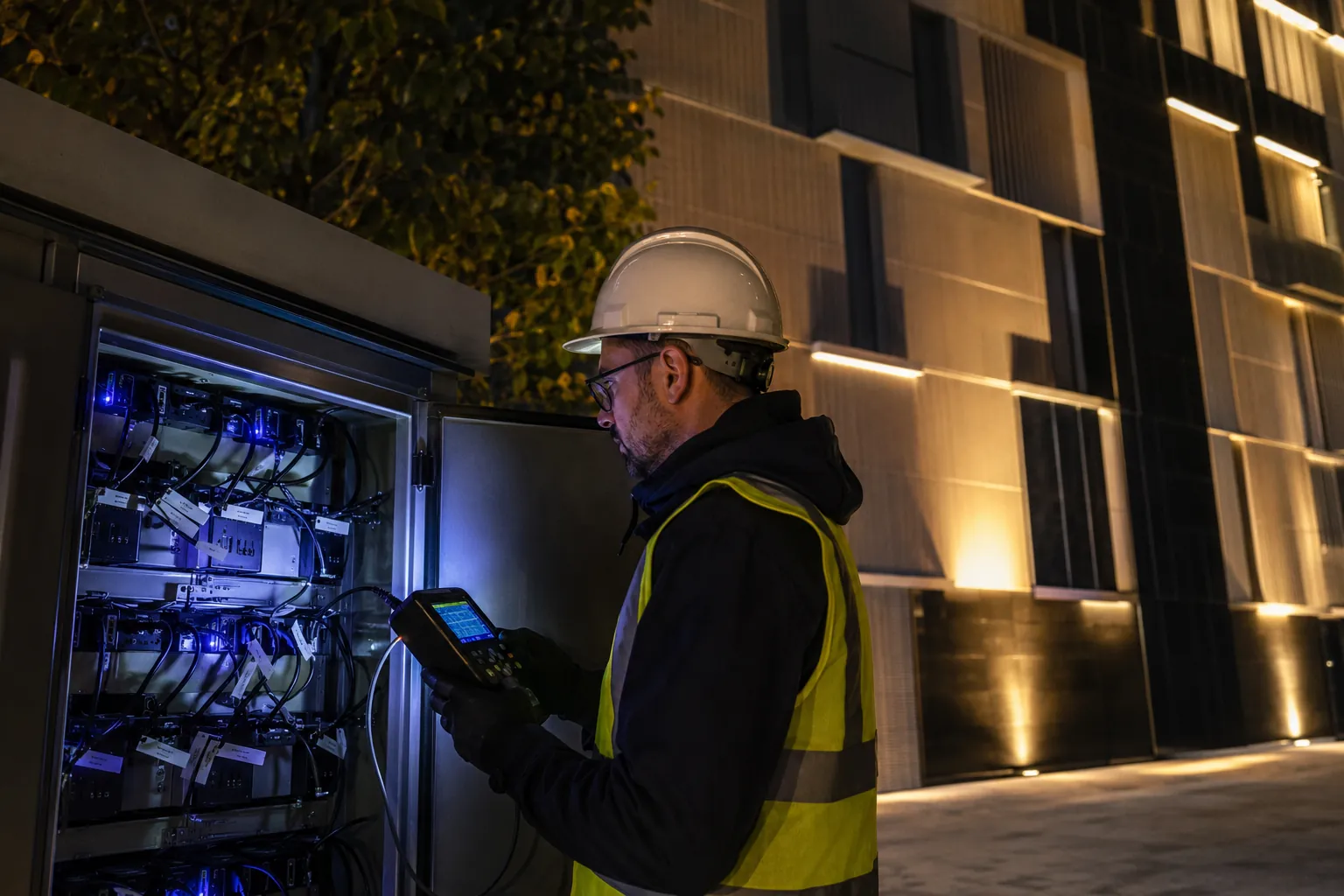

Dùng thiết bị kiểm tra DMX tại đầu, giữa và cuối tuyến để xem có khung dữ liệu hay không; lưu kết quả theo từng điểm. Khi thay thử, chỉ đổi một biến mỗi lần và ghi lại cấu hình cũ. Không dùng đồng hồ điện thông thường để kết luận chất lượng dạng sóng DMX. Sau sửa chữa, chạy nhiều cảnh, dimming chậm–nhanh và theo dõi trong điều kiện tải thực tế.
Xem thêm cách phân bổ địa chỉ DMX để loại trừ lỗi patch trước khi can thiệp phần cứng.
Biên bản sau xử lý cần có gì?
- Sơ đồ tuyến và điểm lỗi đã xác định.
- Ảnh đầu nối, cáp hoặc thiết bị trước và sau sửa.
- Địa chỉ, universe, personality và phiên bản cấu hình.
- Kết quả chạy thử theo cảnh và thời gian theo dõi.
- Khuyến nghị chống nước, tách nhánh hoặc bổ sung điểm bảo trì.
Mọi thao tác trên nguồn điện và thiết bị ngoài trời phải do nhân sự có chuyên môn thực hiện, sau khi cô lập nguồn phù hợp.
