Nguyên tắc đi dây điện cho hệ thống đèn LED mặt dựng
Đi dây điện mặt dựng phải được thiết kế như một hệ thống ngoài trời có thể kiểm tra và bảo trì: phân tách nguồn–tín hiệu, kiểm soát sụt áp, bảo vệ mạch, chống nước tại điểm nối, quản lý tuyến và ghi nhãn. Không nên để đội lắp đặt tự quyết định tuyến cáp chỉ dựa trên vị trí gần nhất.
Nguyên tắc cốt lõi: xác định tải và topology trước, chọn cáp theo tính toán, tách hợp lý cáp nguồn với cáp điều khiển, giới hạn số điểm nối ngoài trời, tạo hướng thoát nước và lập sơ đồ hoàn công đúng thực tế.
Bắt đầu bằng sơ đồ tải, không bắt đầu bằng cuộn cáp
Hồ sơ cần xác định công suất của từng đèn, nguồn/driver, dòng làm việc, dòng khởi động khi liên quan, chiều dài tuyến, cách phân nhóm và điều kiện môi trường. Với hệ điện áp thấp, sụt áp có thể làm đèn cuối tuyến giảm sáng hoặc lỗi dữ liệu; với hệ điện lưới, bảo vệ, tiếp địa và phân vùng cô lập phải được phối hợp với thiết kế điện tổng thể.
| Câu hỏi | Dữ liệu cần có | Đầu ra |
|---|---|---|
| Tuyến mang bao nhiêu tải? | Model, công suất, số lượng, hệ số vận hành. | Phân mạch và thiết bị bảo vệ. |
| Cáp dài bao nhiêu? | Tuyến thực, không chỉ khoảng cách thẳng. | Tính sụt áp và tiết diện. |
| Điều khiển theo cách nào? | Giao thức, topology, giới hạn thiết bị. | Tuyến tín hiệu và địa chỉ. |
Tách cáp nguồn và cáp tín hiệu theo hồ sơ hệ thống
Cáp nguồn, cáp điều khiển và cáp mạng có yêu cầu riêng về tuyến, khoảng cách, màn chắn, tiếp địa và giới hạn chiều dài. Không bó chung mọi loại cáp chỉ để gọn. Khi bắt buộc giao cắt, chi tiết phải tuân theo thiết kế và hướng dẫn của nhà sản xuất. Cáp dữ liệu cần có chiều tuyến rõ ràng; các điểm nhánh, kết thúc tuyến và bộ khuếch đại phải được thể hiện trên shopdrawing.
- Gắn nhãn hai đầu cáp theo mạch và địa chỉ thiết bị.
- Không trộn nhãn nguồn với nhãn kênh điều khiển.
- Chừa bán kính uốn và vùng thao tác tại hộp nối.
- Ghi lại mọi thay đổi tuyến trên bản vẽ hoàn công.

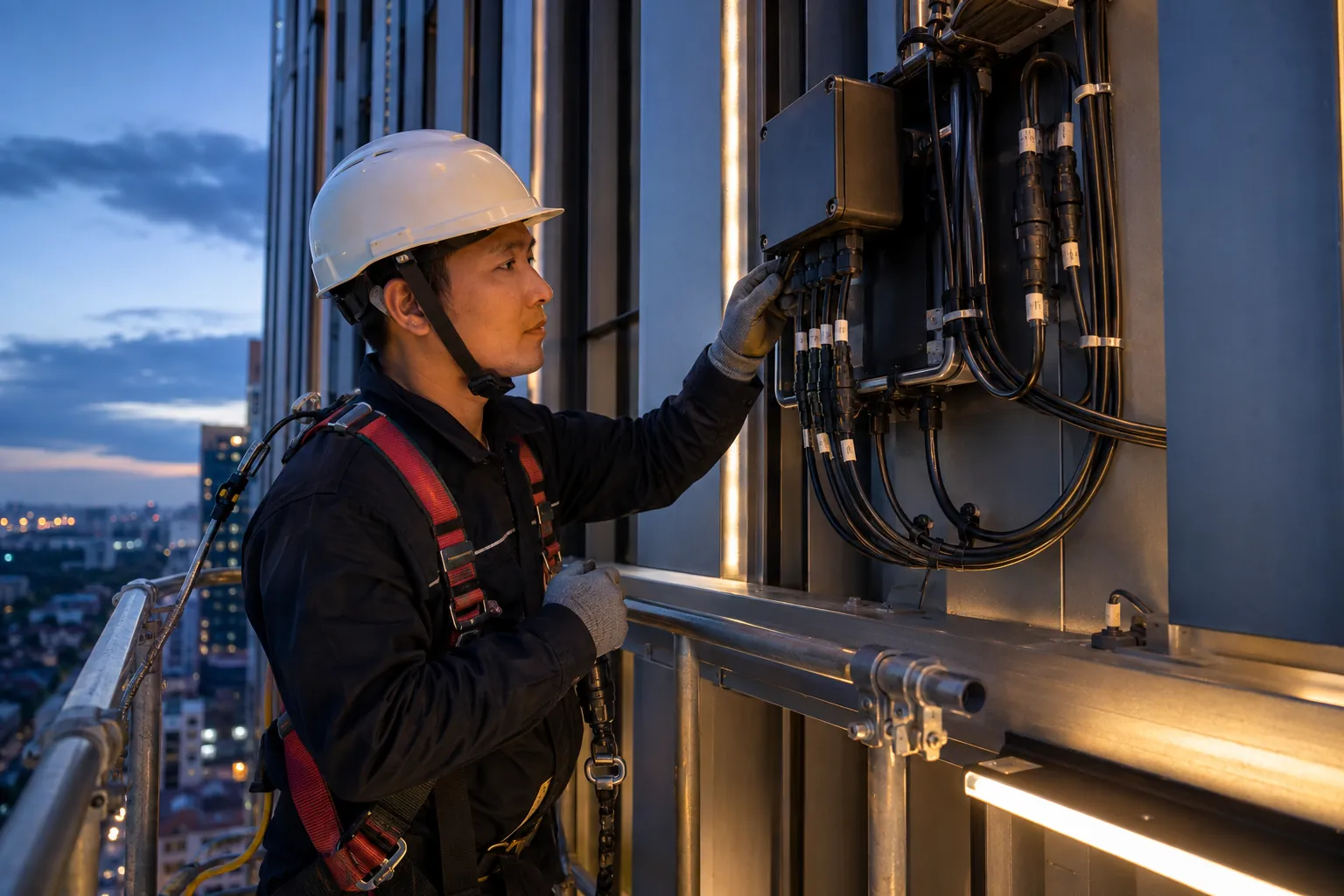

Điểm nối ngoài trời phải được thiết kế để không giữ nước
Độ kín của một đầu nối phụ thuộc đúng loại connector, đường kính cáp, gioăng, lực siết, tư thế lắp và chất lượng thao tác. Hộp nối cần đặt tại vị trí có thể mở kiểm tra nhưng không trở thành điểm hứng nước. Tuyến cáp nên có đoạn nhỏ giọt khi phù hợp; đầu cáp phải được bịt trong quá trình thi công để tránh ẩm xâm nhập trước khi đấu nối.
Đúng phụ kiện
Dùng gland/connector tương thích với cáp và thiết bị.
Đúng tư thế
Không để mặt ghép hoặc miệng cáp trực tiếp hứng nước.
Đúng kiểm tra
Kiểm tra trực quan, điện và chức năng trước khi đóng kín.
Giảm mối nối nhưng vẫn phải bảo trì được
Mối nối càng nhiều, số giao diện có thể lỗi càng tăng; tuy vậy một tuyến liền không thể tháo cũng gây khó bảo trì. Cách cân bằng là chia module rõ, dùng điểm nối được kiểm soát, đặt ở vùng tiếp cận và cho phép cô lập từng khu. Không chôn driver, nguồn hoặc connector sau lớp hoàn thiện nếu không có phương án mở.
Trình tự kiểm tra trước khi cấp điện
- 1. Đối chiếu model, điện áp, cực tính, mạch và địa chỉ với shopdrawing.
- 2. Kiểm tra liên tục dây, cách điện và tiếp địa theo quy trình được duyệt.
- 3. Kiểm tra đầu nối, gland, nắp hộp, hướng cáp và dấu hiệu nước/bụi.
- 4. Đo điện áp tại đầu và cuối tuyến trong điều kiện vận hành đã xác định.
- 5. Chạy thử từng mạch, từng kênh và scene; ghi lỗi theo vị trí.
- 6. Cập nhật sơ đồ hoàn công, nhãn và biên bản trước khi bàn giao.
Các lỗi đi dây thường gặp trên mặt dựng
- Tuyến cáp tạo võng và túi nước tại connector.
- Dùng chung nguồn quá dài nhưng không kiểm tra sụt áp.
- Địa chỉ thiết bị không trùng bản vẽ và phần mềm điều khiển.
- Cáp nằm trong vùng sắc cạnh, chuyển động hoặc nhiệt cao.
- Hộp nguồn bị che sau hoàn thiện, không thể thay.
- Không lưu kết quả đo và ảnh trước khi đóng kín.
Khi chuẩn bị hồ sơ, có thể dùng checklist trong bài tài liệu kỹ thuật cho hồ sơ mời thầu chiếu sáng để khóa trách nhiệm nguồn, cáp, điều khiển và nghiệm thu.
