Thi công & bảo trì · Nguồn LED

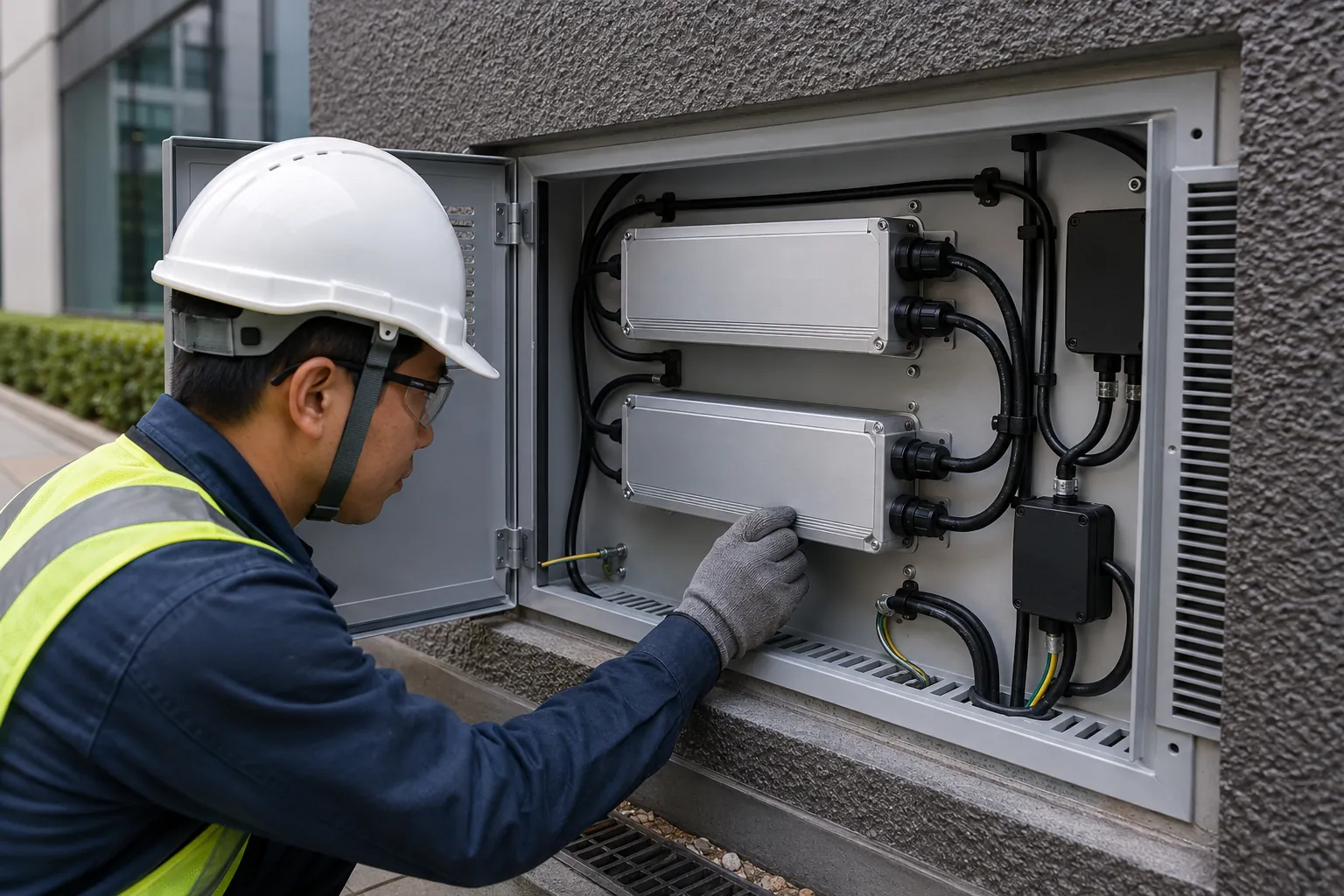

Nguồn và driver LED ngoài trời nên đặt ở vị trí khô, thoáng, có thể cô lập điện và tiếp cận bằng phương án bảo trì đã được duyệt. Vị trí tốt không chỉ “giấu được thiết bị” mà còn phải giữ khoảng cách cáp hợp lý, thoát nước, tản nhiệt, ghi nhãn rõ và cho phép thay thế mà không tháo phá mặt dựng.
Không có một vị trí đặt driver phù hợp cho mọi mặt dựng
Nguồn có thể đặt trong tủ kỹ thuật, hộp bảo vệ, hốc kiến trúc, sau lam hoặc gần cụm đèn. Mỗi lựa chọn tạo ra đánh đổi giữa chiều dài cáp DC, độ kín nước, nhiệt độ vận hành, thẩm mỹ và khả năng tiếp cận. Vì vậy shop drawing phải cho thấy cả vị trí lắp và đường bảo trì.
Sáu tiêu chí chọn vị trí nguồn và driver
- Tiếp cận: có cửa thăm, khoảng thao tác và phương tiện tiếp cận thực tế.
- Nước: tránh điểm trũng, đường nước chảy và vị trí có nguy cơ ngập cục bộ.
- Nhiệt: không đặt trong khoang kín nóng nếu thiết bị cần thoát nhiệt.
- Cáp: kiểm soát sụt áp, dòng tải và chiều dài từ driver tới đèn.
- An toàn: có khả năng cô lập, che chắn đầu nối và liên kết tiếp địa theo thiết kế.
- Thay thế: rút thiết bị, tháo đầu nối và lắp model tương đương mà không phá hoàn thiện.
Hộp kín không đồng nghĩa với môi trường vận hành tốt
Hộp bảo vệ giúp hạn chế nước và bụi, nhưng cũng có thể giữ nhiệt và hơi ẩm nếu cấu tạo không phù hợp. Cần đánh giá cấp bảo vệ của cả hộp, cable gland, đầu nối và cách lắp; đồng thời chừa thể tích, khoảng cách và giải pháp thoát nhiệt theo hướng dẫn của nhà sản xuất. Không khoan lỗ thoát nước tùy tiện làm mất cấp bảo vệ đã công bố.
Checklist thể hiện trên shop drawing
| Hạng mục | Thông tin cần ghi |
|---|---|
| Mã vị trí | Mã hộp/tủ, cao độ và tọa độ tham chiếu. |
| Thiết bị | Model, đầu vào/đầu ra, tải thiết kế và số lượng driver. |
| Cáp & đầu nối | Loại cáp, tiết diện, chiều dài, gland và connector. |
| Cấu tạo | Kích thước hộp, vật liệu, gá lắp, hướng nắp và che mưa. |
| Bảo trì | Cửa thăm, khoảng thao tác, cách cô lập và tuyến tiếp cận. |
| Nhãn | Mạch cấp, driver, nhóm đèn, nguồn tủ và cảnh điều khiển. |
Nên gom driver hay phân tán?
Gom driver giúp quản lý và thay thế tập trung nhưng làm tăng chiều dài cáp ra tải, kích thước tủ và nhiệt tích tụ. Phân tán driver rút ngắn cáp tới đèn nhưng tăng số điểm cần chống nước và số vị trí phải tiếp cận. Quyết định nên dựa trên module mặt dựng, giới hạn đầu ra của thiết bị, sụt áp, lộ trình bảo trì và khả năng dự phòng.
Đọc thêm về an toàn điện cho hệ thống chiếu sáng ngoài trời trước khi khóa biện pháp thi công.
