Thiết kế ánh sáng · Dữ liệu đầu vào
Khảo sát hiện trạng chiếu sáng cần thu thập dữ liệu nào?

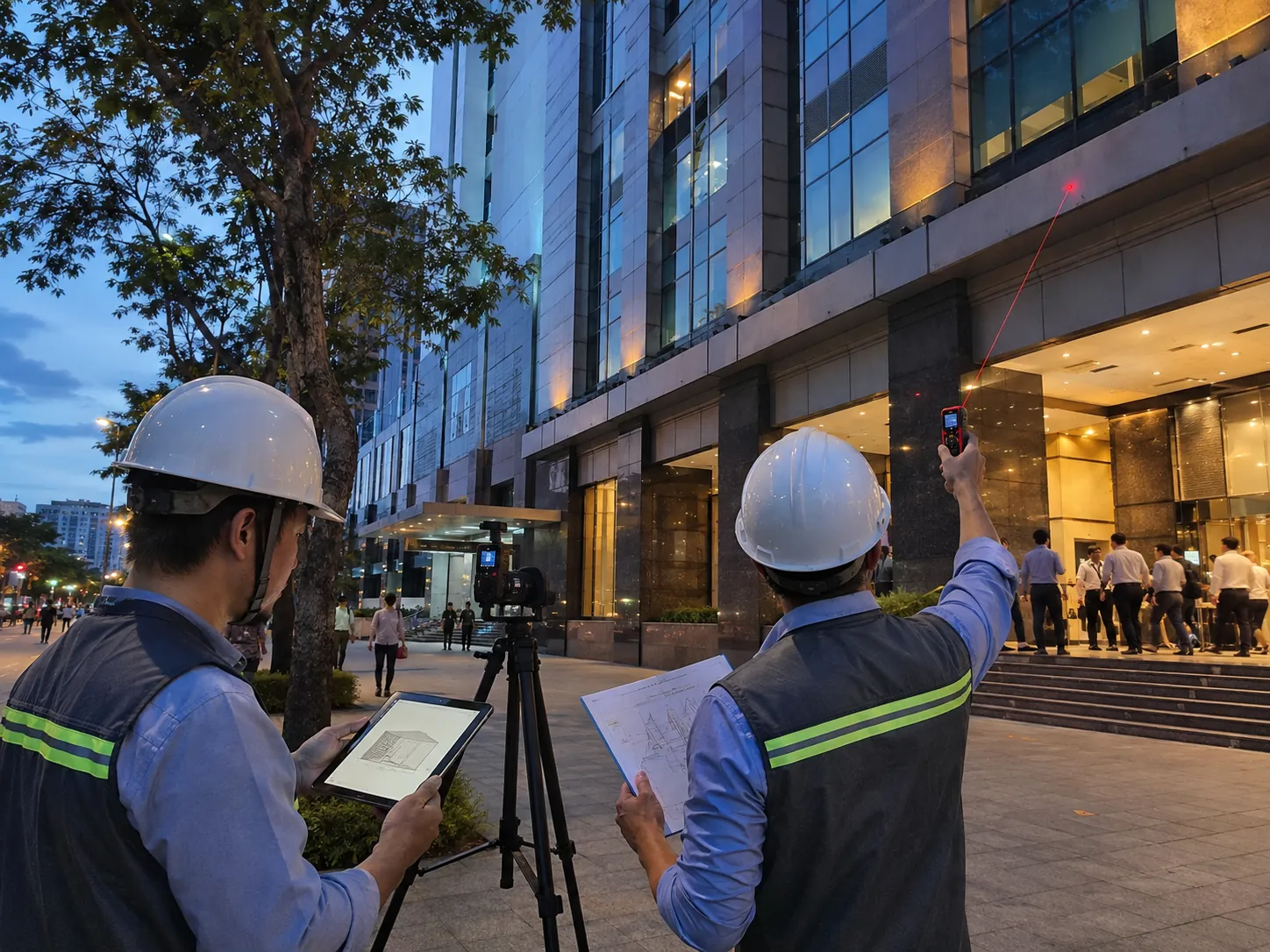

Khảo sát hiện trạng phải biến điều kiện công trình thành dữ liệu có thể thiết kế: hình học, vật liệu, điểm nhìn, ánh sáng nền, vị trí lắp, đường điện–điều khiển, khả năng tiếp cận và giới hạn vận hành. Ảnh chụp đơn lẻ không đủ để chốt thiết bị hoặc lập dự toán đáng tin cậy.
Trả lời ngắn: Bộ dữ liệu khảo sát nên gồm bản vẽ đối chiếu thực tế, kích thước/cao độ, vật liệu và phản xạ bề mặt, ảnh theo điểm nhìn, hiện trạng đèn–tủ–cáp–điều khiển, vị trí bracket, nguồn điện, tín hiệu, access, vận hành và các ràng buộc. Mỗi dữ liệu phải gắn vị trí, thời điểm và mức độ tin cậy.
Chuẩn bị danh mục câu hỏi trước khi đến công trình
Đội khảo sát cần nhận bản vẽ kiến trúc, mặt đứng, mặt cắt, ảnh cũ, danh mục hệ hiện hữu và mục tiêu của chủ đầu tư. Trên bản vẽ, đánh dấu vùng chưa rõ, điểm cần đo và các đường tiếp cận dự kiến. Việc này giúp buổi khảo sát tập trung vào dữ liệu có khả năng thay đổi phương án.
- Phạm vi mặt dựng và các giai đoạn triển khai.
- Điểm nhìn ưu tiên và cự ly quan sát.
- Mục tiêu hiệu ứng, thời gian hoạt động và mức điều khiển.
- Hạn chế khoan cắt, tải bổ sung và giờ thi công.
Hình học và vật liệu quyết định cách ánh sáng bám lên công trình
| Nhóm dữ liệu | Cần ghi nhận | Ảnh hưởng thiết kế |
|---|---|---|
| Kích thước | Nhịp, cao độ, gờ, khe, module và khoảng lùi | Góc chiếu, công suất, bracket và số lượng đèn |
| Vật liệu | Màu, độ nhám, độ bóng, kính, kim loại, đá | Phản xạ, chói, độ tương phản và màu ánh sáng |
| Chi tiết biên | Máng, khe, nắp, ron, lớp chống thấm | Vị trí gá, điểm xuyên và thoát nước |
| Chướng ngại | Cây, biển, mái che, thiết bị, luồng người | Che tia, access, bảo vệ và điểm nhìn |
Đo ánh sáng hiện hữu theo điểm, hướng và thời điểm
Số đo chỉ có ý nghĩa khi biết vị trí cảm biến, hướng đo, thời gian, trạng thái bật/tắt và điều kiện môi trường. Ngoài độ rọi trên bề mặt, cần ghi nhận độ sáng cảm nhận từ hướng tiếp cận, vùng cửa kính, biển hiệu, đèn đường và ánh sáng từ công trình lân cận. Ảnh nên chụp với thông số nhất quán để so sánh tương đối giữa các góc.
Với hệ cải tạo, lập bản đồ từng đèn hiện hữu: loại, công suất theo nhãn/datasheet nếu đọc được, góc, tình trạng, nguồn, điều khiển và lỗi quan sát. Không suy đoán model từ hình dáng bên ngoài.
Điện–điều khiển phải được khảo sát như một hệ thống
Nguồn
Tủ, cấp điện, tải hiện hữu, dự phòng và vị trí đấu nối.
Tuyến
Máng/ống, điểm xuyên, chiều dài và vùng cấm đi cáp.
Điều khiển
Giao thức, tủ, mạng, scene, lịch và tích hợp BMS.
Bảo vệ
Tiếp địa, chống sét lan truyền và phân vùng sự cố.
Kiểm tra khả năng lắp đặt và thay thế trước khi chọn đèn
- Vị trí đứng thao tác: sàn, mái, ban công, gondola, xe nâng hoặc dây tiếp cận.
- Đường vận chuyển: kích thước cửa, hành lang, thang và tải sàn.
- Khoảng tháo: hướng rút đèn, driver, đầu nối và bracket.
- Điều kiện môi trường: mưa hắt, bụi, nhiệt, rung, ăn mòn và nước đọng.
- Khung giờ: ảnh hưởng đến khách thuê, giao thông và hoạt động công trình.
Bộ đầu ra giúp thiết kế và dự toán cùng dùng một dữ liệu
- 1. Bản vẽ hiện trạng đã đối chiếu: ghi điểm đo, ảnh, kích thước và sai khác.
- 2. Photo log: mã ảnh, vị trí, hướng nhìn, thời gian và mô tả ngắn.
- 3. Bảng thiết bị: đèn, tủ, mạch, controller và tình trạng.
- 4. Ma trận ràng buộc: kết cấu, mặt dựng, MEP, vận hành và pháp lý.
- 5. Danh sách chưa xác minh: dữ liệu phải mở trần, thử điện hoặc xin hồ sơ bổ sung.
Xem thêm quy trình từ khảo sát đến căn chỉnh ban đêm và ứng dụng DIALux trong mô phỏng chiếu sáng mặt dựng.
