Thi công & bảo trì · Tủ điện
Tủ điện và tủ điều khiển chiếu sáng là điểm tập trung cấp nguồn, bảo vệ, đóng cắt và truyền lệnh cho hệ đèn. Tủ tốt không chỉ chạy được khi nghiệm thu; nó phải có cấu trúc an toàn, đủ điều kiện nhiệt, dễ cô lập, dễ chẩn đoán và phù hợp với môi trường lắp đặt.
Phân biệt chức năng cấp nguồn và điều khiển
Tủ điện có thể chứa thiết bị bảo vệ, đóng cắt, đo lường và phân phối tải. Tủ điều khiển có thể chứa bộ lập lịch, gateway, controller DMX, bộ chuyển đổi mạng hoặc thiết bị giám sát. Hai nhóm chức năng có thể nằm trong cùng một vỏ hoặc tách riêng tùy thiết kế, nhưng giao diện nguồn và tín hiệu phải được thể hiện rõ.
Dữ liệu đầu vào cần có trước khi thiết kế tủ
- Danh mục tải, điện áp, công suất, dòng khởi động và chế độ vận hành.
- Sơ đồ phân vùng, yêu cầu dự phòng và phạm vi mất sáng cho phép.
- Giao thức điều khiển, số tuyến và vị trí thiết bị đầu cuối.
- Môi trường đặt tủ: trong/ngoài nhà, nhiệt, ẩm, bụi, nước và ăn mòn.
- Nguồn cấp, nối đất, chống sét lan truyền và giao diện BMS nếu có.
- Không gian tiếp cận, thao tác, thay thế và mở rộng.
Bảo vệ và phân mạch phải được phối hợp
Kỹ sư điện cần xác định thiết bị bảo vệ dựa trên tải, cáp, điều kiện ngắn mạch, nối đất và yêu cầu vận hành. Không nên chọn aptomat, bảo vệ dòng dư hoặc chống sét lan truyền như các phần tử tách rời.
Phân mạch hợp lý giúp giới hạn vùng ảnh hưởng khi lỗi và cho phép bảo trì từng khu. Xem thêm checklist an toàn điện cho chiếu sáng ngoài trời.
Nhiệt, thông gió và bố trí thiết bị
Nguồn LED, controller, contactor và thiết bị truyền thông đều phát nhiệt. Bố trí trong tủ phải xét tổn hao, nhiệt độ môi trường, khoảng cách theo hướng dẫn nhà sản xuất và đường lưu thông khí. Nếu cần quạt, lọc hoặc điều hòa tủ, kế hoạch bảo trì cũng phải bao gồm các bộ phận này.
Dây nguồn và dây tín hiệu nên được tổ chức rõ, có máng/neo phù hợp, bán kính uốn và khoảng thao tác. Việc tách tuyến còn hỗ trợ giảm nhiễu và tránh đấu nhầm.
Môi trường ngoài trời và khả năng chống nước
Cấp bảo vệ của vỏ tủ chỉ có ý nghĩa khi toàn bộ cửa, gioăng, cable gland, lỗ chờ và phương thức lắp giữ được mức bảo vệ dự kiến. Tủ cần tránh vùng ngập, nước xối trực tiếp và vị trí tích nhiệt; mái che không tự động loại bỏ mọi rủi ro.
Nhãn, sơ đồ và thao tác bảo trì
| Hạng mục | Bằng chứng cần bàn giao |
|---|---|
| Mạch lực | Sơ đồ đơn tuyến, lịch mạch và nhãn thiết bị. |
| Điều khiển | Sơ đồ kết nối, địa chỉ, cấu hình và bản sao chương trình. |
| Cáp | Bảng cáp, điểm đầu–cuối, tuyến và nhãn hai đầu. |
| Thử nghiệm | Biên bản kiểm tra điện, chức năng, cảnh và trạng thái lỗi. |

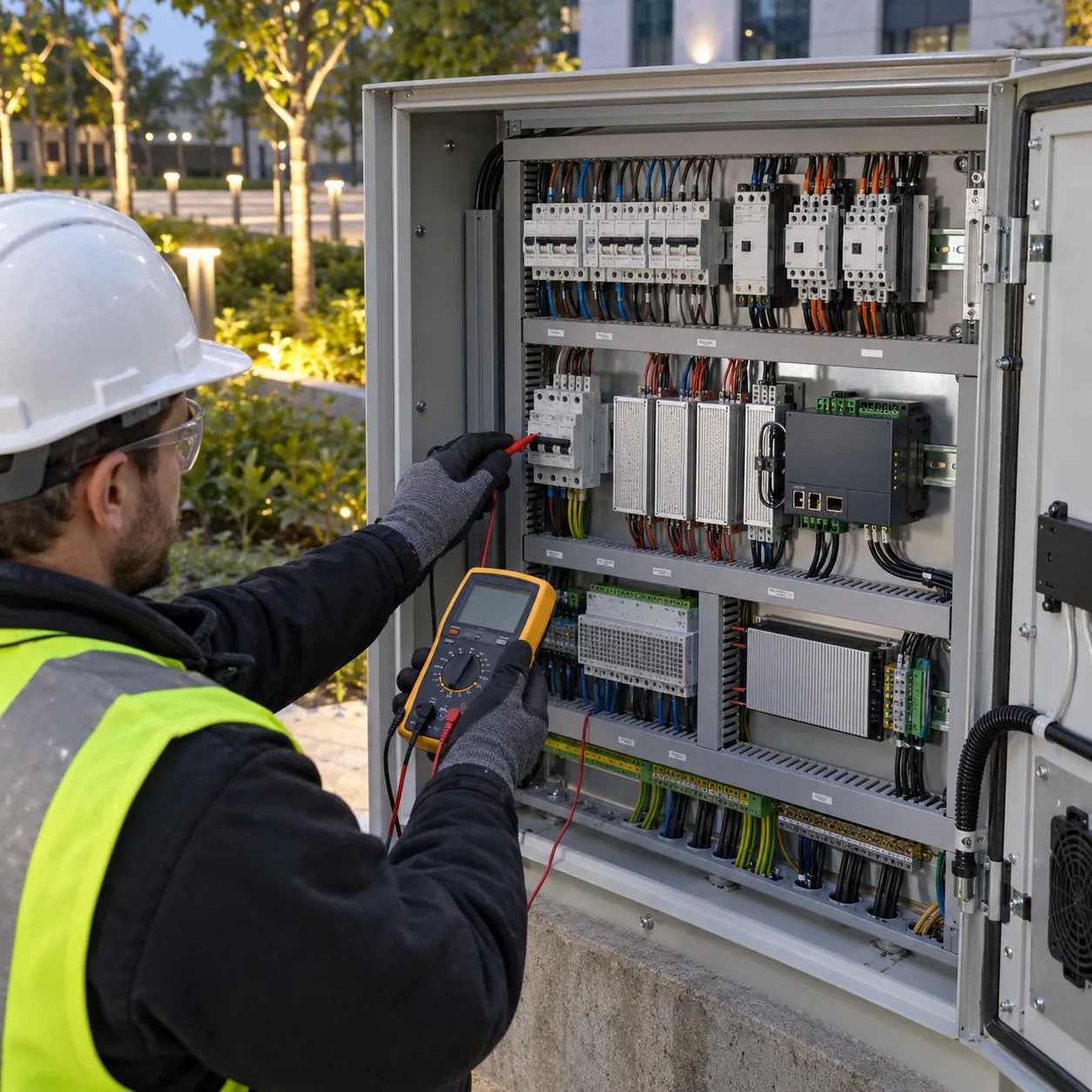

Trình tự nghiệm thu ở cấp hệ thống
- Kiểm tra cơ khí, vỏ, gá, gioăng, đầu cáp và khoảng thao tác.
- Đối chiếu thiết bị, dây, nhãn và sơ đồ đã duyệt.
- Thực hiện các phép thử điện bởi người có năng lực theo hồ sơ áp dụng.
- Chạy từng mạch và từng vùng điều khiển trước khi chạy toàn hệ thống.
- Thử lịch, scene, mất nguồn, khởi động lại và thao tác thủ công.
- Cập nhật hoàn công, sao lưu cấu hình và bàn giao quy trình cô lập.
Nguồn và lưu ý an toàn
IEC 61439-1:2020 nêu các quy tắc chung cho cụm thiết bị đóng cắt và điều khiển hạ áp, gồm điều kiện làm việc, yêu cầu kết cấu, đặc tính kỹ thuật và xác minh. Phần tiêu chuẩn áp dụng cụ thể, thiết bị và phép thử phải do kỹ sư có thẩm quyền xác định theo loại tủ và dự án.
Bài viết không phải hướng dẫn tự đấu tủ điện. Thiết kế, lắp đặt, thử nghiệm và đóng điện cần được thực hiện bởi tổ chức/cá nhân có năng lực theo hồ sơ và quy định áp dụng.
