Giải pháp chiếu sáng · Lựa chọn điện áp
Không có lựa chọn 24V hay 220V đúng cho mọi mặt dựng. Hệ 24V thường phù hợp khi cần điện áp thấp tại điểm sáng và chia đoạn linh hoạt; hệ dùng nguồn vào 220–230V tại bộ đèn có thể thuận lợi cho tuyến dài và giảm số nguồn rời. Quyết định phải dựa trên cấu tạo thiết bị, sụt áp, bảo vệ điện, chống nước và kế hoạch bảo trì.

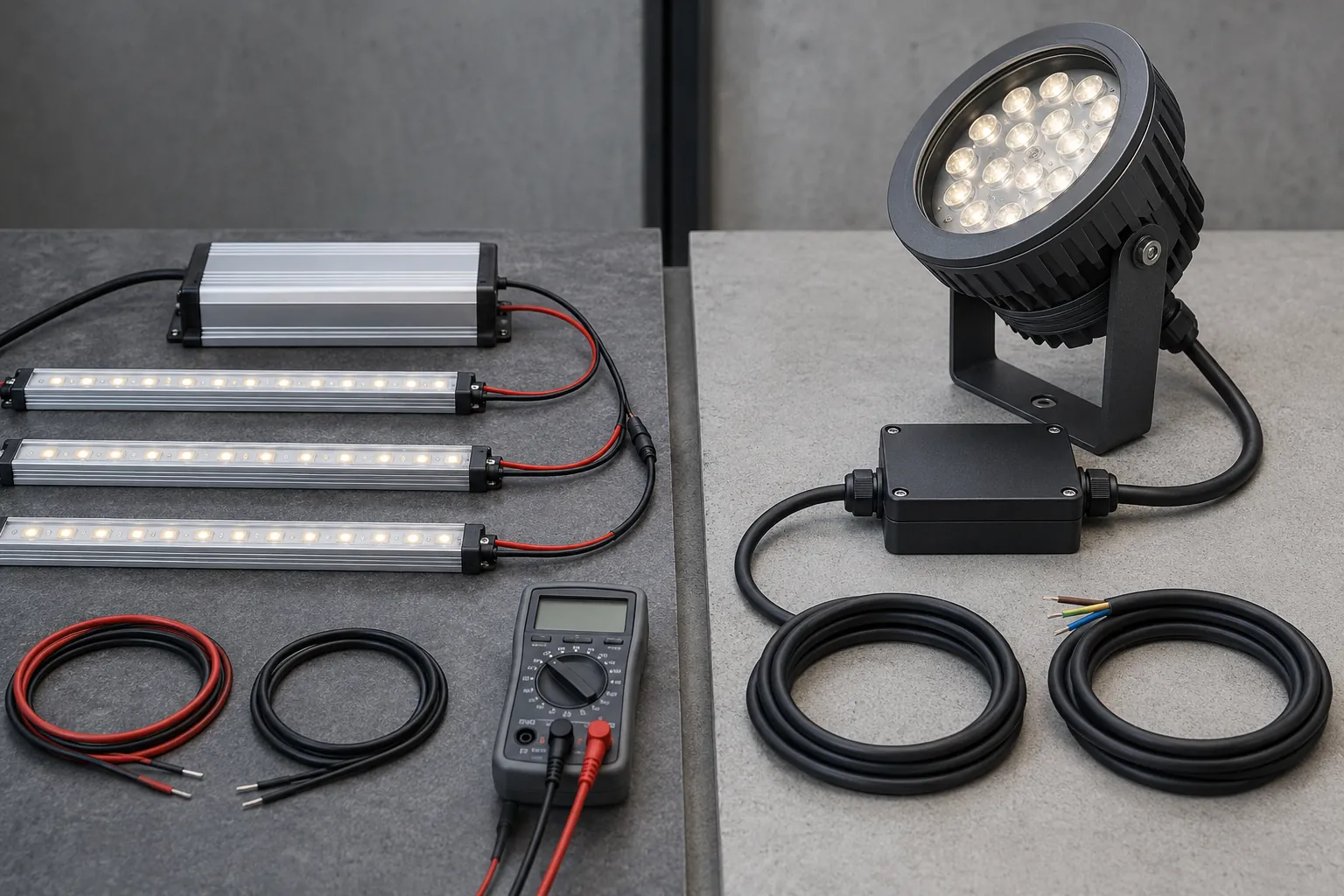

So sánh nhanh 24V và 220–230V
| Tiêu chí | Hệ 24V DC | Bộ đèn dùng nguồn lưới |
|---|---|---|
| Kiến trúc nguồn | Nguồn AC/DC riêng cấp cho nhóm đèn | Driver nằm trong hoặc gần từng bộ đèn |
| Tuyến dây | Dòng lớn hơn ở cùng công suất; cần tính sụt áp và tiết diện | Dòng tuyến thường thấp hơn nhưng yêu cầu bảo vệ nguồn lưới đầy đủ |
| Bảo trì | Có thể gom nguồn tại vị trí tiếp cận được | Ít nguồn trung tâm nhưng driver có thể phân tán trên mặt dựng |
| Điều khiển | Thuận lợi với dải LED, pixel hoặc module tương thích | Phụ thuộc driver và giao thức tích hợp của bộ đèn |
| Rủi ro chính | Sụt áp, quá tải nguồn, đấu cực sai | Điện giật, chống nước mối nối, tiếp địa và bảo vệ |
Khi nào nên nghiêng về hệ 24V?
- Điểm sáng nằm trong vùng cần hạn chế điện áp tại vị trí tiếp xúc và thiết bị được thiết kế cho mạch điện áp cực thấp phù hợp.
- Công trình dùng dải LED, pixel hoặc module DC có chiều dài từng nhánh được kiểm soát.
- Có thể đặt nguồn ở vị trí khô, thông gió, dễ tiếp cận và chia tải theo vùng rõ ràng.
- Thiết kế đã tính sụt áp theo công suất, chiều dài, tiết diện và cách cấp nguồn thực tế.
Khi nào bộ đèn dùng nguồn lưới có lợi thế?
- Tuyến phân phối dài, công suất phân tán và bộ đèn ngoài trời đã tích hợp driver, bảo vệ phù hợp.
- Mục tiêu là giảm số bộ nguồn tập trung và chuẩn hóa thay thế theo từng bộ đèn.
- Hệ thống điện có đầy đủ thiết bị bảo vệ, nối đất/liên kết đẳng thế và giải pháp chống nước tại mọi điểm đấu nối.
Đừng so sánh chỉ bằng điện áp
Datasheet của nguồn và bộ đèn phải được đọc như một hệ thống. Ví dụ, tài liệu thiết kế nguồn LED điện áp không đổi của Signify nhấn mạnh việc tích hợp driver, điều kiện nhiệt và suy giảm công suất; datasheet nguồn LED ngoài trời của MEAN WELL cho thấy cùng một dòng sản phẩm có nhiều điện áp đầu ra và điều kiện nhiệt/bảo vệ khác nhau. Vì vậy không thể suy ra độ bền hay an toàn chỉ từ nhãn “24V” hoặc “220V”.
Xem thêm an toàn điện cho chiếu sáng ngoài trời và nguyên tắc đi dây đèn LED mặt dựng.
Checklist chốt phương án
- Điện áp đầu vào/đầu ra và kiểu driver có tương thích thiết bị?
- Chiều dài nhánh, dòng tải, tiết diện và sụt áp đã được tính?
- Nguồn/driver có nằm trong nhiệt độ và tải cho phép?
- Mối nối, hộp nối, đầu cáp và lỗ thoát nước đã được chi tiết hóa?
- Thiết bị bảo vệ, tiếp địa và chống quá áp đã được kỹ sư điện phê duyệt?
- Có đường tiếp cận thay nguồn, driver hoặc bộ đèn mà không phá mặt dựng?
Nhận ma trận lựa chọn giải pháp
Gửi chiều dài tuyến, công suất, vị trí nguồn và loại đèn dự kiến để Toàn Phát hỗ trợ rà soát kiến trúc cấp điện, vùng rủi ro và yêu cầu bảo trì. Phương án cuối phải do kỹ sư dự án phê duyệt.
Khóa cấu hình thi công trước khi chọn điện áp
Trước khi chốt 24V hoặc 220V, hãy làm rõ nhãn đang mô tả điện áp ở đâu: đầu vào bộ đèn, đầu ra driver hay nguồn cấp cho module LED. Không đặt hai giá trị thuộc hai điểm khác nhau trong mạch vào một phép so sánh như thể đó là hai loại chip LED.
| Điểm khóa hồ sơ | Hệ cấp 24V DC | Bộ đèn nhận nguồn lưới |
|---|---|---|
| Thiết bị | Điện áp, công suất và kiểu tải tương thích | Điện áp đầu vào và cấu hình driver của model |
| Tuyến | Vị trí nguồn, chiều dài, dòng và sụt áp | Phân phối nguồn cùng bảo vệ theo thiết kế |
| Điều khiển | Decoder, kênh tải, tín hiệu và nguồn | Giao thức thực sự được driver hỗ trợ |
| Bàn giao | Nhãn nhánh, nguồn và giới hạn mở rộng | Cô lập nguồn, model và tiếp cận thay thế |
DMX512 là giao thức điều khiển, không phải một cách cấp nguồn và không tự cho biết bộ đèn cần 24V hay 220V. Hồ sơ phải thể hiện cả đường điện và đường dữ liệu, cùng những thiết bị chuyển đổi thực sự cần có. Không cắm module vào nguồn chỉ vì đầu nối vừa kích thước.
Với cùng công suất tải một chiều, quan hệ P = U × I giúp hiểu vì sao điện áp cấp thấp có thể đi cùng dòng lớn hơn. Tuy nhiên, thiết kế nguồn lưới xoay chiều còn phải xét hiệu suất, hệ số công suất, dòng khởi động và đặc tính driver. Không dùng phép chia đơn giản để chọn dây hoặc thiết bị bảo vệ.
Tài liệu hướng dẫn lắp nguồn LED MEAN WELL cho thấy hướng dẫn phải đọc theo dòng nguồn cụ thể. Hồ sơ dự án vẫn cần chọn đúng model, giới hạn nhiệt, cấp bảo vệ, cấu hình dimming và cách lắp. Nguồn cùng điện áp nhưng khác kiểu điều khiển chưa chắc thay thế tương đương.
Khi thử đại diện, ghi cấu hình nguồn, bộ đèn, chiều dài nhánh và cảnh điều khiển. Nhóm điện thực hiện các phép kiểm tra theo thiết kế và hướng dẫn thiết bị; nhân sự không chuyên không tự đo hoặc thao tác mạch nguồn lưới. Kết quả thử phải trở lại bản vẽ và danh mục đặt hàng để tránh thay đổi cấu hình sau duyệt.
