Phối hợp MEP cho chiếu sáng mặt dựng là chốt sớm nguồn điện, tuyến cáp, tủ điều khiển và giao diện kết cấu. Nếu đến giai đoạn lắp đèn mới xác định ai cấp nguồn, ai mở lỗ xuyên và ai lập trình cảnh chiếu sáng, hồ sơ thầu rất dễ thiếu phạm vi.
Bắt đầu từ những đầu vào nào?
Hồ sơ kiến trúc cho biết bề mặt, vật liệu, cao độ, nơi có thể đặt và tiếp cận thiết bị. Phương án chiếu sáng xác định số nhóm đèn, vùng chiếu, tủ/driver, nhu cầu điều khiển, công suất theo thiết bị được chọn và lịch vận hành. MEP cần có mặt trong vòng rà hồ sơ này để kiểm tra nguồn dự phòng, điều kiện lắp đặt, không gian kỹ thuật và đầu nối với hệ vận hành của tòa nhà.
Trước khi chốt BOQ, giữ một bảng revision duy nhất cho bản vẽ, danh mục đèn, tải và sơ đồ tủ. Không dùng tổng công suất sơ bộ của phối cảnh như số liệu thiết kế cuối.
Cấp nguồn và tuyến cáp: ranh giới dễ bỏ sót

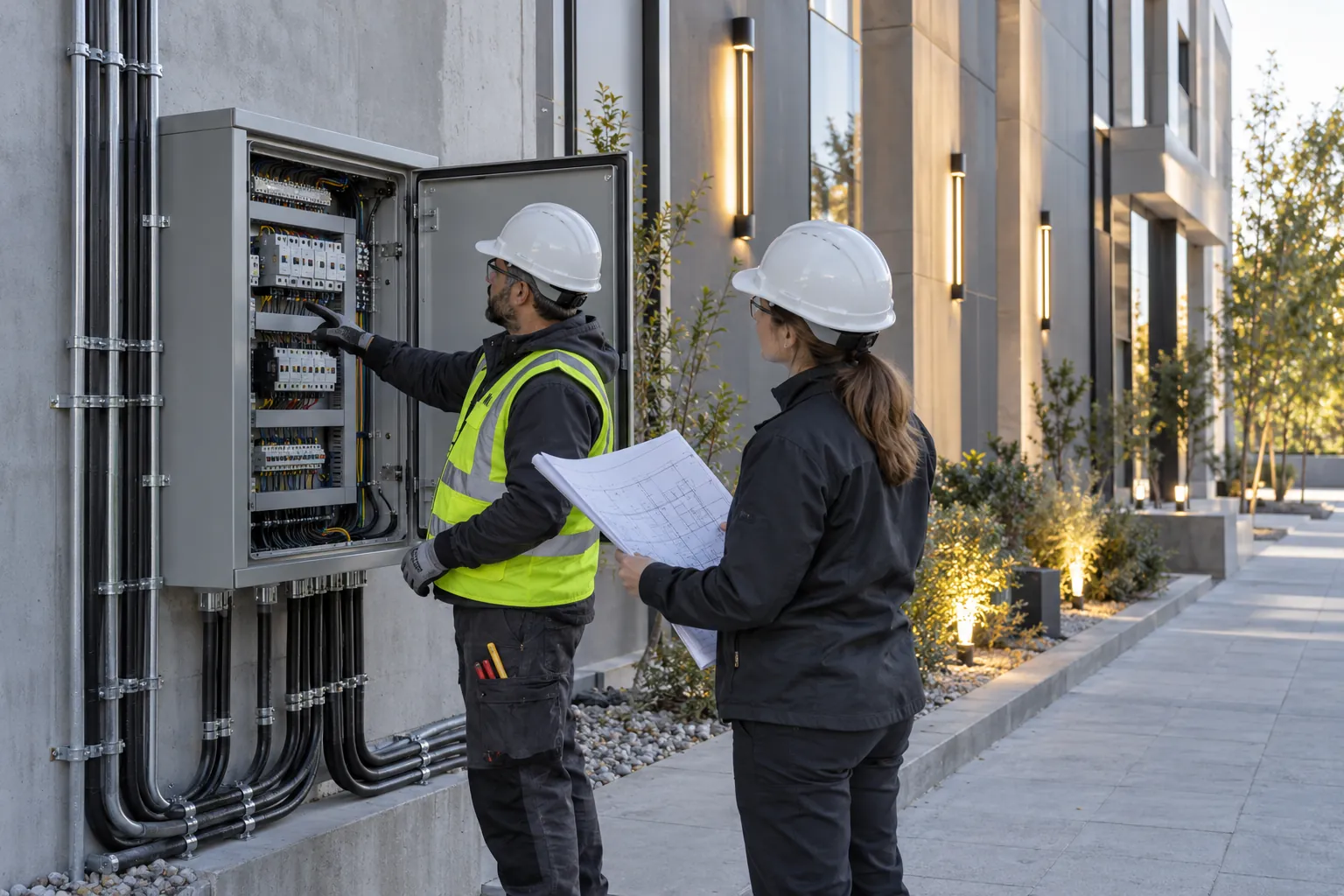

Sơ đồ điện cần thể hiện điểm lấy nguồn, đường tới tủ, bảo vệ, phân chia mạch, tuyến từ tủ đến đèn, vị trí driver và phương án cô lập khi bảo trì. Khi cáp đi qua facade, phải phối hợp với nhà thầu vỏ bao che về vị trí xuyên, bán kính uốn, thoát nước, chống thấm, tiếp cận thay thế và ảnh hưởng bảo hành mặt dựng.
Một phương án đèn hợp mắt có thể không khả thi nếu không còn đường đưa cáp đến vị trí lắp hoặc thiết bị điều khiển chỉ có thể đặt sau tấm ốp kín. Nên duyệt mẫu vị trí giá đỡ và đường cáp trước khi hoàn thiện lớp vỏ.
Điều khiển cảnh và kết nối vận hành
Cần xác định hệ nào bật/tắt theo lịch, hệ nào đổi mức sáng, hệ nào chạy cảnh; danh sách kênh và giao thức phải đi cùng danh mục thiết bị tương thích. Nếu có kết nối BMS, hãy nêu rõ bên cấp điểm dữ liệu, bên cấu hình gateway, bên thử tích hợp và cách xử lý khi mất mạng hoặc lỗi điều khiển. “Có kết nối BMS” là mô tả chưa đủ để mua sắm hay nghiệm thu.
Biên bản chạy thử nên có ít nhất chế độ bình thường, ngoài giờ, lỗi truyền thông và thao tác bằng tay. Thông số cụ thể phải lấy từ thiết kế và thiết bị thực của dự án, không mặc định một cấu hình cho mọi công trình.
Ma trận trách nhiệm nên có những dòng nào?
| Giao diện | Câu hỏi giao việc |
|---|---|
| Nguồn & tủ | Ai cấp MCCB/nguồn, ai chế tạo tủ, ai duyệt tải và đấu nối? |
| Đường cáp | Ai thi công ống/máng, kéo cáp, mở lỗ và hoàn trả chống thấm? |
| Điều khiển | Ai cấp controller/gateway, lập trình cảnh và chạy thử với BMS? |
| Bàn giao | Ai nộp as-built, hướng dẫn vận hành và lịch bảo trì? |
Ma trận nên có cột phụ trách thiết kế, cấp vật tư, thi công, nghiệm thu và đầu mối xử lý thay đổi. Đọc thêm giao diện với nhà thầu facade để không tách điện khỏi cấu tạo mặt dựng.
Chốt hồ sơ trước khi mời thầu
Bản vẽ tuyến, sơ đồ đơn tuyến, danh sách tải và thiết bị, sơ đồ điều khiển, ma trận trách nhiệm cùng điều kiện thử đêm cần dùng chung revision. Với hạng mục còn mở, ghi rõ giả định và phương án làm rõ thay vì chuyển rủi ro thành một dòng “đã bao gồm” trong báo giá. Các nhóm chi phí thi công trên cao cũng nên được đưa vào phạm vi khi lập ngân sách.
