Một sơ đồ tốt phải chỉ ra đường điện, đường dữ liệu và trạng thái khi lỗi

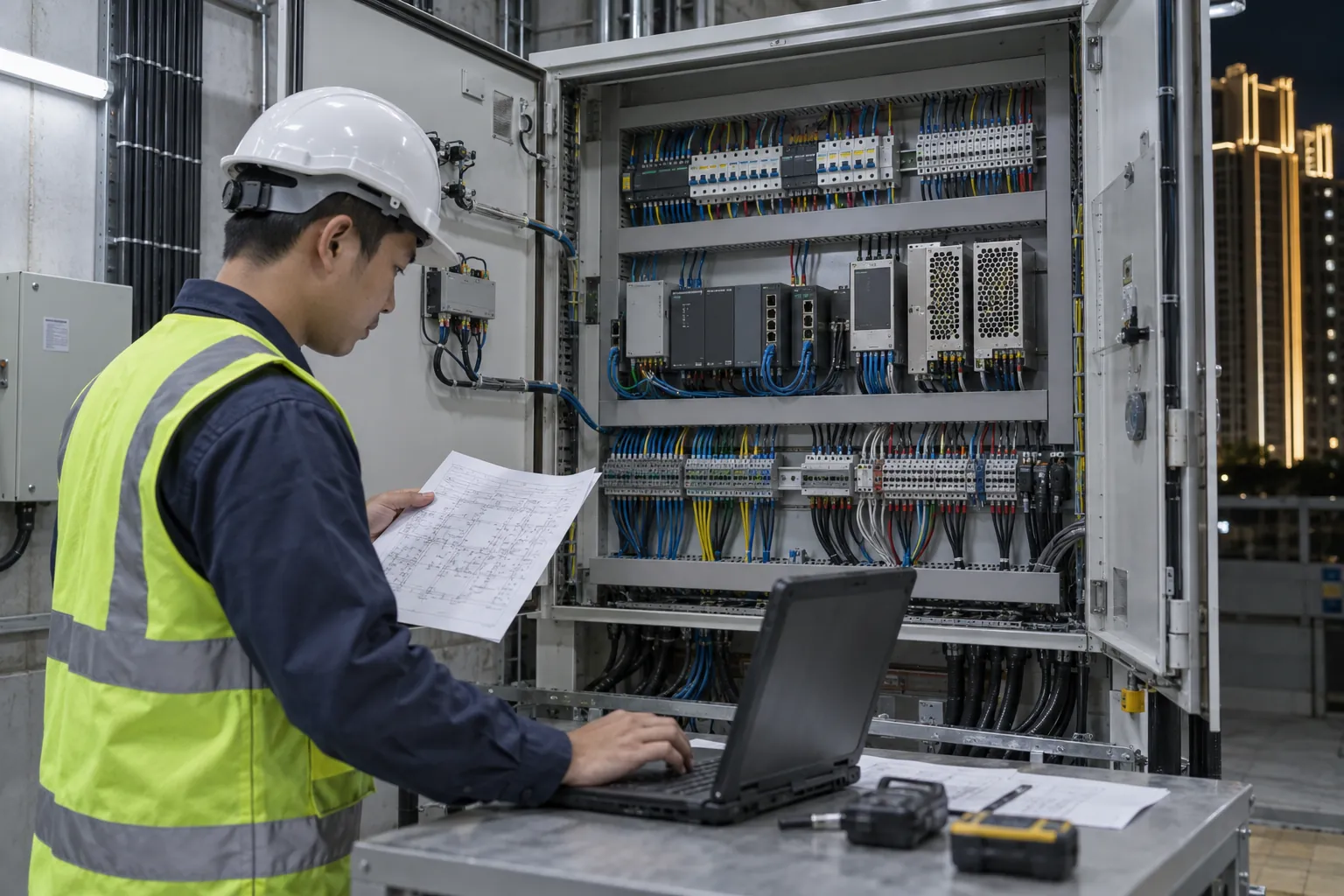

Sơ đồ điều khiển chiếu sáng động không chỉ là các ô controller–đèn nối bằng mũi tên. Nó phải đủ thông tin để thiết kế, thi công, lập trình, chạy thử và bảo trì cùng hiểu một topology.
Trả lời nhanh: sơ đồ tối thiểu phải có nguồn và bảo vệ; bộ nguồn/driver; controller hoặc media server; switch/gateway/splitter; bus hoặc mạng điều khiển; đèn và zone; cảm biến/lịch/BMS; giám sát, fallback và điểm bảo trì. Mỗi phần tử cần mã, địa chỉ, tuyến cáp và chủ thể chịu trách nhiệm.
Tách sơ đồ thành bốn lớp dễ kiểm tra
Điện lực
Nguồn vào, tủ, bảo vệ, phân mạch, bộ nguồn, tải và tiếp địa/liên kết đẳng thế theo thiết kế điện.
Dữ liệu
Controller, switch, gateway, splitter, topology bus/mạng, cổng và tuyến cáp.
Logic điều khiển
Scene, lịch, trigger, ưu tiên lệnh, BMS và phản ứng khi mất tín hiệu.
Hiện trường
Zone, mã đèn, địa chỉ, vị trí driver/node, hộp nối và điểm tiếp cận bảo trì.
Các thành phần cần thể hiện trên sơ đồ
| Thành phần | Thông tin cần ghi | Câu hỏi nghiệm thu |
|---|---|---|
| Nguồn và bảo vệ | Nguồn cấp, MCCB/MCB/RCD theo thiết kế, SPD nếu áp dụng, mạch và tải | Thiết bị bảo vệ có phối hợp với tải và môi trường? |
| PSU/driver | Model, điện áp/dòng, công suất, chế độ dim và số đèn phục vụ | Tải thực tế, nhiệt và dải dim có đạt? |
| Controller/media server | Cổng, giao thức, số kênh, scene, trigger và phiên bản cấu hình | Có file backup và quyền truy cập bàn giao? |
| Gateway/switch/splitter | Topology, địa chỉ mạng, phân đoạn và nguồn cấp | Mất một nhánh ảnh hưởng tới vùng nào? |
| Bus/tuyến dữ liệu | Loại cáp, chiều dài thiết kế, đầu cuối, cách ly và route | Đã test tuyến và ghi kết quả? |
| Đèn/zone | Mã đèn, zone, universe/bus, địa chỉ, tọa độ và nhánh nguồn | Nhãn hiện trường có khớp file mapping? |
| Cảm biến/lịch/BMS | Tín hiệu vào, ưu tiên, điều kiện kích hoạt và timeout | Tranh chấp lệnh được xử lý thế nào? |
| Giám sát/fallback | Cảnh mặc định, cảnh báo, nhật ký lỗi và điểm khôi phục | Hệ phản ứng đúng khi ngắt mạng/khởi động lại? |
Tên giao thức chưa đủ để hoàn thành thiết kế
Với DALI, DMX/RDM hoặc giao thức qua Ethernet, sơ đồ vẫn phải nêu topology, giới hạn thiết bị theo sản phẩm, địa chỉ, gateway và tuyến vật lý. Những giới hạn cụ thể cần lấy từ tiêu chuẩn và datasheet của thiết bị được chọn, không dùng con số mặc định cho mọi hệ thống.
- DALI Alliance – DALI-2 và cơ sở dữ liệu sản phẩm chứng nhận
- ESTA – danh mục tiêu chuẩn giao thức điều khiển đã công bố
Nếu dùng nhiều giao thức, cần đánh dấu điểm chuyển đổi và bên chịu trách nhiệm cấu hình gateway. Đây thường là nơi phát sinh lỗi “đèn có điện nhưng không nhận lệnh”.
Fallback, dự phòng và truy cập từ xa
Sơ đồ phải cho biết mất controller, mất switch, mất gateway hoặc mất mạng sẽ ảnh hưởng zone nào. Nếu dự án yêu cầu dự phòng, cần thể hiện nguồn, đường dữ liệu, thiết bị dự phòng và logic chuyển đổi. Truy cập từ xa chỉ nên mở theo chính sách của chủ đầu tư, có phân quyền, ghi nhật ký và cơ chế đóng kết nối khi không sử dụng.
Một sơ đồ không thể thay thế toàn bộ hồ sơ
Sơ đồ nguyên lý cần đi cùng sơ đồ đơn tuyến điện, layout tủ, schedule tải, layout đèn/driver, bảng địa chỉ, topology mạng, danh sách I/O, sequence of operation, file mapping, danh sách scene và biên bản test. Bản hoàn công phải phản ánh thay đổi ngoài hiện trường và mã nhãn thực tế.
Để hiểu cách các lớp dữ liệu tạo thành chuyển động, xem chiếu sáng hiệu ứng động hoạt động ra sao. Phần tủ và phân phối điện được trình bày tại bài tủ điện và tủ điều khiển chiếu sáng.
Checklist rà soát sơ đồ điều khiển
- 1. Mọi tủ, controller, gateway, driver và đèn đều có mã duy nhất.
- 2. Đường điện và đường dữ liệu được phân biệt rõ.
- 3. Mỗi zone truy được về mạch, cổng và địa chỉ.
- 4. Ghi rõ giao thức, loại cáp, topology và điểm đầu cuối.
- 5. Thể hiện trigger, lịch, BMS và thứ tự ưu tiên lệnh.
- 6. Định nghĩa fallback khi mất từng lớp thiết bị.
- 7. Có điểm đo/test và tiêu chí nghiệm thu.
- 8. Bàn giao file cấu hình, mapping, backup và lịch sử phiên bản.
Gửi hồ sơ kiến trúc để xây dựng topology sơ bộ
Toàn Phát có thể hỗ trợ phân zone, xác định lớp điều khiển và lập danh sách đầu vào cần có trước khi triển khai sơ đồ chi tiết.
